Набор инструментов для демонтажа сайлентблоков универсальный Masuma
Универсальный набор для демонтажа и установки сайлентблоков Masuma PR-105 позволяет безопасно, быстро и точно установить и демонтировать сайлентблок из посадочного места. Набор подходит для замены сайлентблоков на большинстве автомобилей.
Способ применения
- Выберите подходящие по размеру гильзы. Гильзы должны быть правильно подобраны и соответствовать внешнему диаметру сайлентблока с одной стороны, а с другой стороны быть чуть больше внутреннего диаметра посадочного места.
- Установите гильзы, на опорные диски, соблюдая буквенные обозначения. На сторону «А» устанавливаются гильзы золотого цвета. На сторону «В» устанавливаются гильзы серебряного цвета.
- Установите подходящую по размеру направляющую шпильку на сайлентблок.
Во избежание поломки направляющей шпильки во время работы, ее диаметр должен максимально соответствовать внутреннему диаметру сайлентблока! Во время работ используйте большое количество смазки, для предотвращения деформации направляющей шпильки. - С обеих сторон установите гильзы и опорные диски и закрутите гайки от руки. С помощью гаечного ключа начинайте крутить болт до тех пор, пока сайлентблок не окажется внутри гильзы. Гильзы позволяют равномерно распределить усилие, создаваемое стяжкой гаек на концах направляющей шпильки, по внешнему кольцу сайлентблока, выпрессовывая его из посадочного место рычага. Специальное П-образное отверстие на гильзах позволяет легко контролировать момент выпрессовки сайлентблока.
Примечание. Если элемент не поддается выпрессовке, следует: прекратить работу, разобрать инструмент, обработать поверхность выпрессовочного элемента проникающей смазкой. После этого следует повторить процедуру демонтажа. - Запрессовку сайлентблока следует проводить аналогичным способом, поменяв золотую и серебряную гильзы местами.
Для проведения правильных ремонтных работ не допустимо наличие перекосов. При использовании данного инструмента необходимо соблюдать требования по безопасности, не использовать ударный инструмент. Неправильная эксплуатация инструмента может привести к травме мастера, поломке оборудования, а также к деформации сайлентблока или посадочного места.

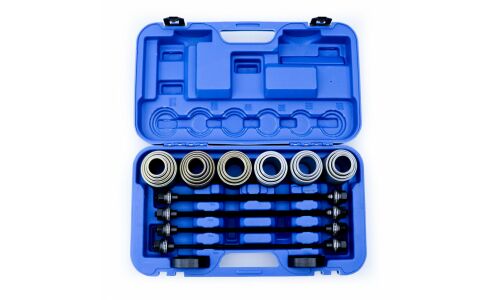

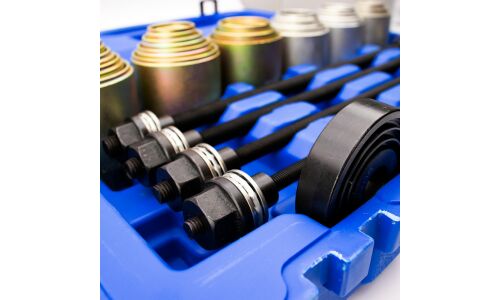

Комплектация
- Общее количество предметов в наборе: 26 шт. Вес: 19,6 кг.
- Гильзы: 20 шт. (сталь, оцинкованная; внутренний диаметр 34-72 мм, шаг 2 мм.)
- Опорные диски для гильз: 2 шт.
- Направляющие шпильки с гайками: 4 шт. (длина: 445 мм., резьба: М10хР1.5, М12хР2.0, М14хР2.0, М16хР2.5)
| Гильзы – Тип А. Цвет: золотой. |
Гильзы – Тип В. Цвет: серебряный. |
| D44 x d34 | D48 x d38 |
| D46 x d36 | D50 x d40 |
| D54 x d44 | D52 x d42 |
| D56 x d46 | D60 x d50 |
| D58 x d48 | D62 x d52 |
| D66 x d56 | D64 x d54 |
| D68 x d58 | D72 x d62 |
| D70 x d60 | D74 x d64 |
| D78 x d68 | D76 x d66 |
| D80 x d70 | |
| D82 x d72 |
